开发&支持项目
GPIO定义
📡 LoRa
| GPIO11 | GPIO3 | GPIO8 | GPIO7 | GPIO6 | GPIO10 | GPIO4 |
|---|---|---|---|---|---|---|
| Lora-RST | Lora-DIO1 | Lora-NSS | Lora-MOSI | Lora-MISO | Lora-SCK | Lora-BUSY |
⚙️ 外设
| GPIO0 | GPIO1 | GPIO2 | GPIO12 | GPIO13 | GPIO5 | GPIO9 |
|---|---|---|---|---|---|---|
| I2C-SDA | I2C-SCL | ADC(电压) | GPS-EN | WS2812 | 蜂鸣器 | 8574中断/BOOT |
| GPIO21 | GPIO20 |
|---|---|
| GPS-TX | GPS-RX |

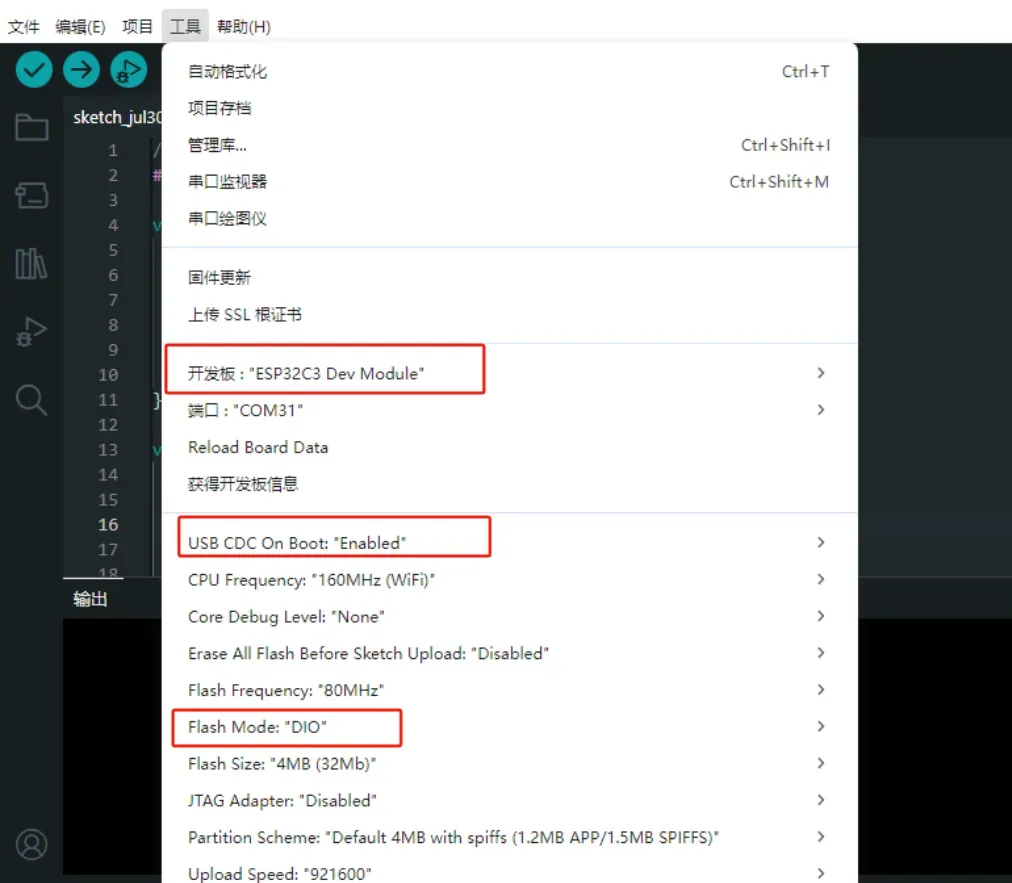

Arduino 开发板配置
在 Arduino IDE 中配置 TinyLora-C3 MV 开发板：
安装 ESP32 开发板支持
- 在 Arduino IDE 首选项中添加附加开发板管理器 URL
- 官方源：
https://dl.espressif.com/dl/package_esp32_index.json - 国内加速：
https://jihulab.com/esp-mirror/espressif/arduino-esp32/-/raw/gh-pages/package_esp32_dev_index_cn.json
Meshtastic 支持
TinyLora-C3 MV 完全兼容 Meshtastic 开源固件，支持 LoRa mesh 网络通信。
| 项目链接 | GitHub - meshtastic_fw |
Whisper OS 支持
TinyLora-C3 MV 支持 Whisper OS 固件，一款强大的基于MeshCore的操作系统。
| 官网 | ssaprus.works |
